전도성 가스켓 종류 및 특성

Knited wire mesh 개스켓

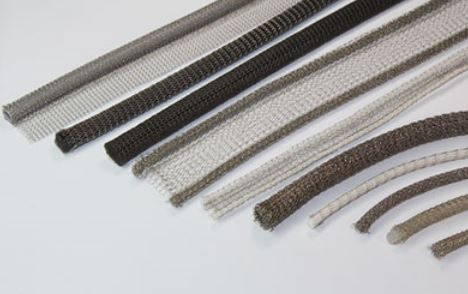

Monel. Al 및 동복강선 등의 금속선을 Knit 형태로 짜서 원형이나 사각형 등의 형상으로 만든 제품이다. 종류는 금속선만으로 이루어진 All metal개스켓과 금속선 사이에 탄성체를 넣어 만든 Combination metal 개스켓이 있다. Shield 효과는 떨어지나 가격이 저렴하여 널리 사용되고 있다. 탄성체의 재료는 주로 실리콘 튜브나 실리콘 스폰지 등 탄성회복력 및 내열성이 좋은 재료를 사용한다.

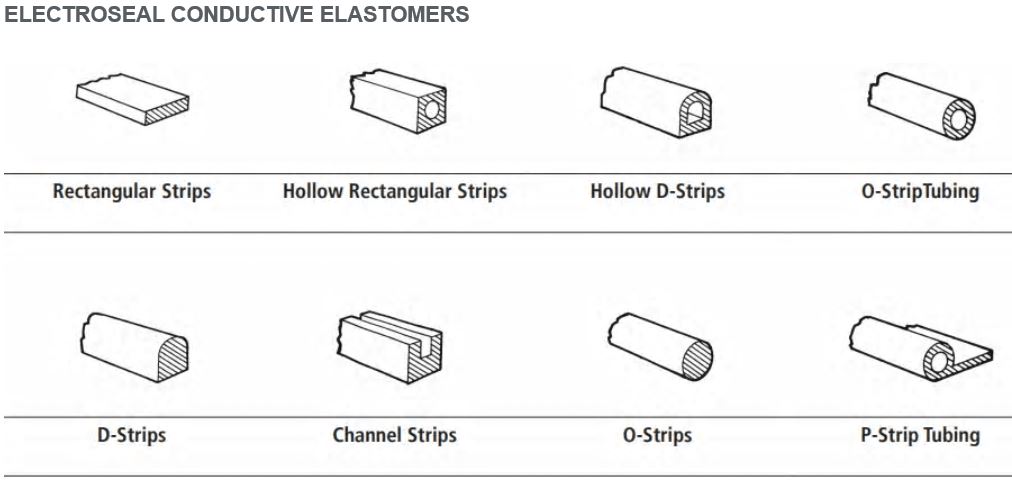

Conductive Elastomer

Silver나 Copper 가루같은 전도성 Filler를 실리콘과 같은 탄성체에 넣어 혼합한 후 가공한 제품, Monel wire 등 금속선을 실리콘 같은 탄성체에 수직으로 세워넣어 가공한 제품, 도전성 Mesh 등을 실리콘 같은 탄성체에 수평으로 놓아 만든 제품 등 3가지로 구분된다.

방수효과 및 환경시험에서는 우수한 특성을 지니나 가격이 매우 비싸 군용 및 특수분야를 제외하고 사용하는데 제약이 많다. 생산방식으로는 압출방법에 의한 연속식과 금형가압에 의한 단발식이 있고, 최근 Silver Powder를 사용한 도전성 엘라스토머(Elastomer)가 국내에서 개발돼 생산되고 있다. 또한 도전성 엘아스토머를 기기의 함체에 직접 Dispensing하여 개스켓을 형성시키는 단계까지 발전해 왔다.

Shield Foam

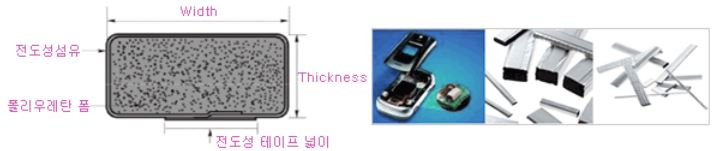

전 세계에서 가장 최근에 개발된 제품으로 폴리우레탄 스펀지(Polyure than Sponge)등의 탄성체를 도전성 섬유로 감싼 구조로 이루어진다.
기기의 함체와의 부착은 주로 Shield Foam 밑면에 붙여진 양면 테이프에 의해 이루어진다. 개스켓 중 무게가 가장 가벼우며 부착방법이 쉽고 적용에 제한을 받지 않아 일반 상업용 제품에 많이 사용되고 있으며, 수요량이 증가추세에 있다. 또한 가격적으로 매우 저렴하고 가공성이 용이하다. 단, 2.5m 이상으로 연속생산이 불가능하고 방수 등 환경변화에 약한 것이 문제점으로 지적되고 있다.

www.nanointerface.com/product/emi_mg.html

http://www.nanointerface.com/product/emi_mg.html

www.nanointerface.com

Finger Strip

베릴륨동이나 스테인리스 강판을 사용하여 Progressive 금형에 의해 생산되는 프레스 제품으로서 전자파 Shield나 접지 용도로 주로 이용되며 뛰어난 전자파 Shield 효과를 갖는다. 매우 좋은 전기전도도, 탁월한 탄성회복력, 기계적 강도 및 납땜성으로 인하여 많은 엔지니어가 애용해왔던 제품이지만 가격이 다소 비싸다. 또한 생산 공정중 열처리 방법에 따라 물성이 크게 변한다.

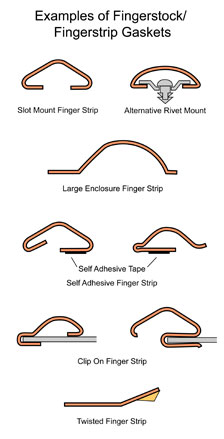

부착방식에 따른 분류를 하면 Clip형, Tape형, Slot Mounting형, Rivet형 및 Solder형 등이 있다.
Finger Strip으로 주로 사용되는 25 Alloy Beryllium Copper의 특성은 표5와 같다. 부식 방지를 위하여 Au, Ag, Tin 혹은 Ni 도금한 제품을 주로 사용한다.
