전도성 튜브

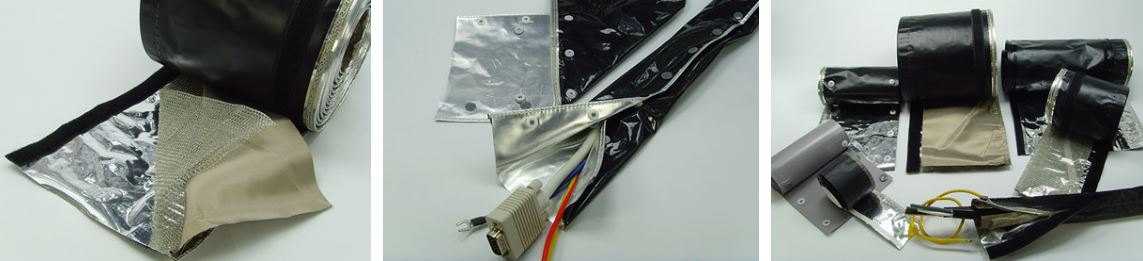

전도성 튜브는 케이블 및 와이어의 전자파 Shield에 사용되는 제품으로서 그 구조와 용도에 따라 지퍼 튜브(Zipper Tube), 버튼 튜브(Button Tube), 열수축 실드 튜브 및 망사 튜브 등으로 구분된다.
고주파에 있어서 케이블이나 와이어는 송・수신 안테나의 역할을 하므로 전자파 Shield 및 접지에 주의해야 한다.
전도성 재료로는 알루미늄, Copper knitted wire mesh 혹은 도전성 섬유가 사용되며 이들의 전파 Shield 효과는 일반적으로 50dB 정도이나 Shield 효과를 높이기 위하여 2겹의 Mesh를 사용하는 등 여러 가지 대안을 세울 수 있다.
차폐 시트는 한면은 전도성 금속재료로 되어 있어 전자파 Shield효과나 ESD를 방지하는 역할을 하고, 다른 한 면은 절연체로 되어 있어 전기적 절연효과를 얻을 수 있는 제품으로서 최근 PCB 기판간의 차폐, 플라스틱 케이스의 차페, 노이즈 발생원의 차폐 등에 사용된다. 그리고 주로 소량다품목 종목에 사용되며 가격이 저렴하고 사용이 편리한 반면 성형성이 어렵다. 차폐 시트의 선택은 용도에 맞게 쉽게 선정할 수 있다.
