Twin Gasket
전자파 Shield용 Knitted wire mesh 개스켓과 Mechanical Seal용 엘라스토머 개스켓을 조합시켜 만든 제품으로 습기나 개스 등 주위 환경에 대한 Seal과 전자파 Shield가 동시에 필요한 경우에 사용된다. 특히 기기의 함체에 Groove가 없어도 부착 가능하며, 가격이 적당하여 옥외용에 주로 이용되나 사이즈에 제한이 있어 소형 기기는 적용하기 어려운 단점이 있다
Shield Window
CRT, LED, EL 등 내부의 내용물을 육안으로 보거나 확인할 필요가 있으면서 전자파 Shield가 필요한 부위에 이용된다. 즉, 다음 조건을 만족시키는 Shield Window를 선택하여 사용해야 한다.
1. 빛의 투과성(Material 및 Color)
2. Opening Area 효과(Mesh의 개구율, Coating의 두께 및 Mesh의 Count)

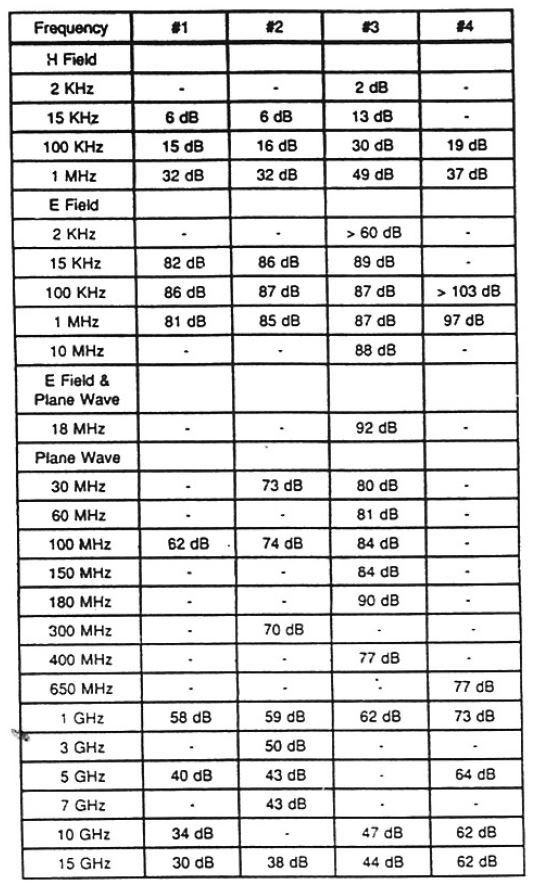

3. 전자파 Shield 효과(Mesh의 선경, Count 및 재질의 종류)
4. 빛의 반사성 및 정전기 대책(무반사 Coating 및 Anti-Static Coating)
5. Moire 현상(Mesh를 통하여 목적물을 볼 때, 물결 무늬가 보이는 현상)
6. Shield Window의 전기적 접지 및 Seal(Grounding 개스켓)
7. Mechanical Properties and Environment tal Properties(내열성/표면강도/난연성/내충격성/내한성/굴곡성 등)

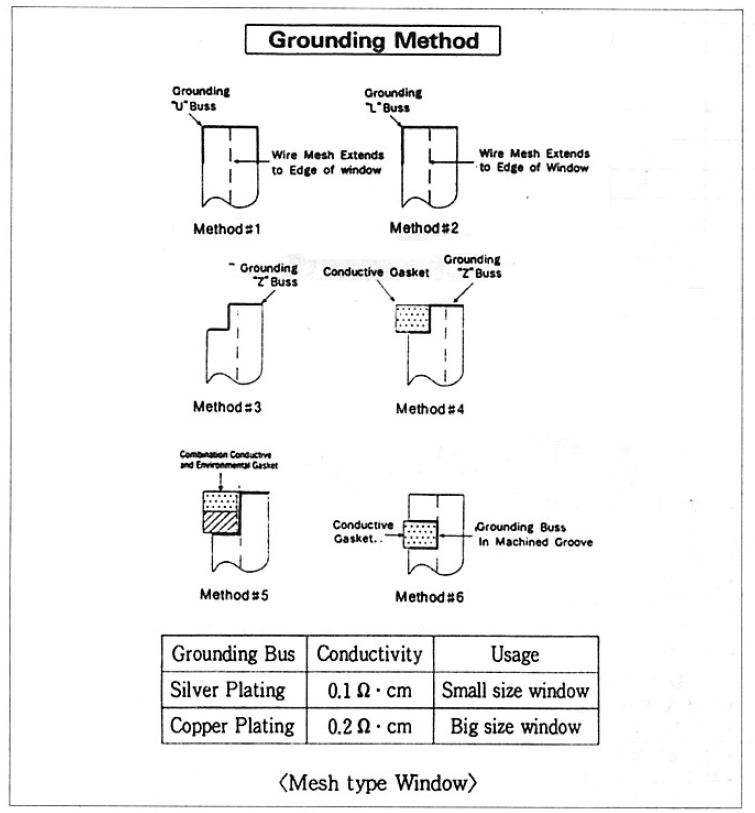

1) Mesh type Window

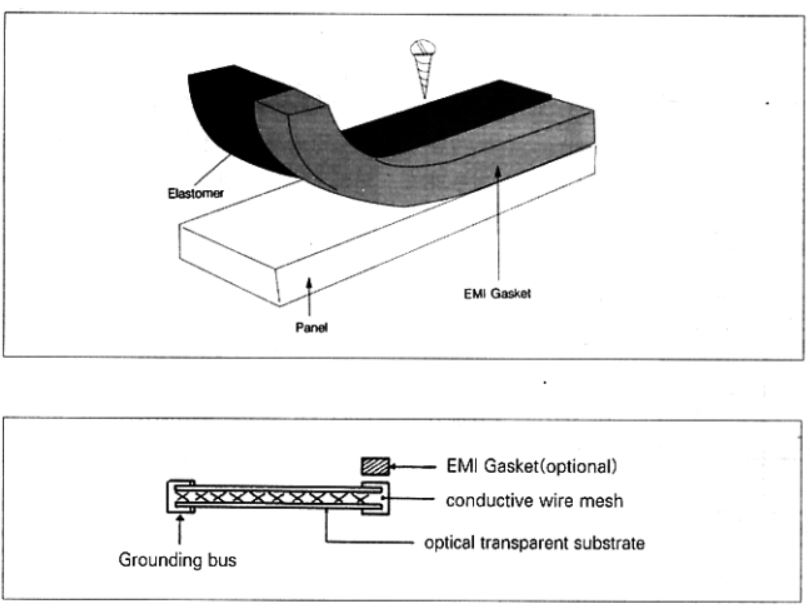

2개의 투명 판재 사이에 전도성 Mesh를 넣은 제품으로서 주로 빛투과율이 높지 않고 전자파 Shield 효과가 많이 필요한 곳에서 사용된다.
현재 국내에서 1m×2m 크기까지 일반 상업용으로 제조되고 있다. 전도성 Mesh로는 최근 Pet에 Ni 및 Cu가 Plating된 재료의 ＃80 Mesh와 ＃135 Mesh 제품이 주로 사용된다. 이 때 Mesh는 무반사를 위하여 Blacked conductive coating된 것을 사용한다.
2) Coating type window
투명판재 한 면에 전자파 Shield를 위해서 전도성 도료를 진공 증착 Coating한 제품으로 빛 투과성이 우수하여 LCD 등에 주로 이용되나 전자파 Shield 효가가 낮고 습기에 변식되거나 Coating이 벗겨지는 등 환경적 변화에 매우 취약하다. 현재까지 ITO Coating, Multilayer conductive Coating, Gold Coating 등이 주로 사용된다. 이중 일부는 국내에서 개발돼 CRT 보안경 등 특수 제한된 용도로 사용되고 있다.
